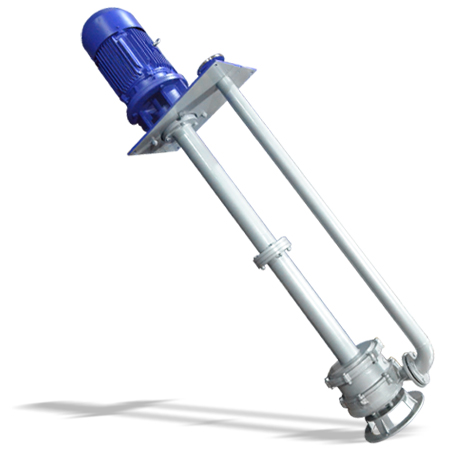

YWP化工耐腐蝕液下污水泵
YWP化工耐腐蝕液下污水泵型號意義
例如：40YWP15-30-2.2
40-口徑
YW-液下式排污泵
P-不銹鋼材質，未標表示普通鑄鐵材質
15-流量(m3/h)
30-揚程
2.2-配用電機功率
YWP化工耐腐蝕液下污水泵適用場合
1、城市污水處理廠排水系統。
2、工廠商業嚴重污染廢水的排放。
3、醫院、賓館的污水排放。
4、住宅區的污水排水站。
5、人防系統排水站。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。
YWP化工耐腐蝕液下污水泵工作條件
流量：2～850m3/h
揚程范圍：3～45m
額定轉速n：1450～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
系統Z高工作壓力：≤0.6Mpa

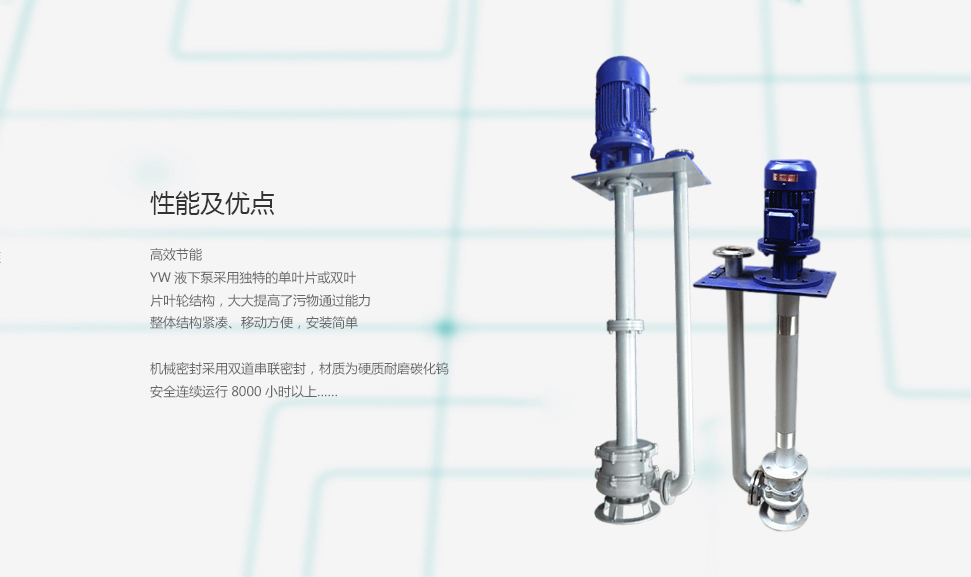

YWP化工耐腐蝕液下污水泵特點
1、該液下排污泵具有結構緊湊，體積小，移動方便，安裝簡單等特點。
2、YW排污泵設計合理，配套電機合理，效率高，節能效果顯著。
3、YW液下泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約為50%的固體顆粒。
4、液下排污泵機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、液下排污泵可根據用戶需要配備液位自動控制柜，根據所虛液位變化，自動控制泵的啟動與停止，不需專人看管，使用極為方便。
6、液下排污泵為立式結構，工作時泵體浸在液體中因而容易啟動，不存在排氣抽空問題，同時具有無泄露等特點，液下深度可達0.5-7米。
7、液下排污泵接軸結構先進可靠，泵與電機采用聯軸器聯接，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8、液下排污泵在使用揚程范圍內保證電機運行不過載。
9、液下排污泵有單管安裝和雙管安裝兩種，支撐件有圓盤和放盤安裝。

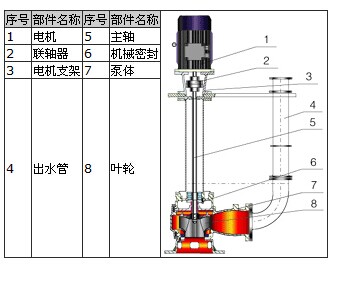

YWP化工耐腐蝕液下污水泵結構圖
YWP化工耐腐蝕液下污水泵維護保養
1.每次使用特別是用于較稠較粘的漿液后.應將水泵放在消水中運轉數分鐘.防止泵內留下沉積物.保證水泵的淸潔。
2.水泵應有專人管理與使用.并定期檢査水泵的電路和水泵工作是否正常。
3.在常規狀態下.泵每使用300-500小時后應加注或更換油室中機油(10-30#機油).使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命。
4.葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換。
鑄鐵YW液下式排污泵使用方法及注意事項
1.接泵出液口之管路.應另設支架.不允許將其重量加于泵體上。
2.水泵在無特殊情況必須配備全自動水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行.
3.泵使用前應仔細檢査泵和電機有無損傷.檢査緊固件緊固情況。
4.盤動泵檢査有無磨擦聲.同時檢査泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm
5.不得將水泵長期處于低揚程狀態下運行(一般使用揚程不得低于額定揚程的60%).Z好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機
|
型 號 |
口 徑 |
流 量 |
揚 程 |
功 率 |
轉 速 |
效 率 |
|
YW25-8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
|
YW32-12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
|
YW40-15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
|
YW40-15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
|
YW50-20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
|
YW50-10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
|
YW50-20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
|
YW50-15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
|
YW50-18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
|
YW50-25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
|
YW50-20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
|
YW65-25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
|
YW65-37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
|
YW65-25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
|
YW65-30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
|
YW65-35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
|
YW65-35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
|
YW80-40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
|
YW80-43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
|
YW80-40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
|
YW80-65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
|
YW100-80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
|
YW100-110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
|
YW100-100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
|
YW100-85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
|
YW100-100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
|
YW100-100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
|
YW100-100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
|
YW125-130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
|
YW120-130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
|
YW150-145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
|
YW150-180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
|
YW150-180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
|
YW150-180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
|
YW150-130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
|
YW150-180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
|
YW150-200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
|
YW200-300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
|
YW200-250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
|
YW200-400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
|
YW200-400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
|
YW200-250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
|
YW200-300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
|
YW200-250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
|
YW200-350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
|
YW200-400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
|
YW250-600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
|
YW250-600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
|
YW250-600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
|
YW250-600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
|
YW250-600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
|
YW300-800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
|
YW300-500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
|
YW300-800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
|
YW300-600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
|
YW300-800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
|
YW300-950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
|
YW300-1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
|
YW350-1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
|
YW350-1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
|
YW350-1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
|
YW350-1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
|
YW350-1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
|
YW400-1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
|
YW400-2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
|
YW400-1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
|
YW400-1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
|
YW400-1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
|
YW400-1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
|
YW500-2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
|
YW500-2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
|
YW500-2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
|
YW500-2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |
